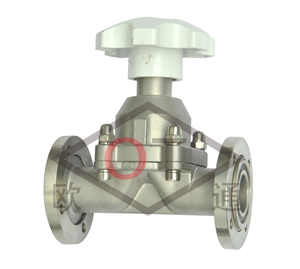

GM系列高真空隔膜閥
產品概述 Gm系列高真空隔膜閥供接通或切斷真空系統之用。連接管焊接式真空隔膜閥更是溴化鋰制冷設備中的理想配件。適用介質為空氣及非腐蝕性氣體。連接法蘭標準按GB6070或GB4982規
產品詳情
產品概述
Gm系列高真空隔膜閥供接通或切斷真空系統之用。連接管焊接式真空隔膜閥更是溴化鋰制冷設備中的理想配件。適用介質為空氣及非腐蝕性氣體。連接法蘭標準按GB6070或GB4982規定，也可為連接管焊接型式。
主要技術規范
|
適用范圍Pa
|
103～1.3×10-4
|
|
漏率Pa.L/S
|
6.7×10-4
|
|
介質溫度℃
|
隔膜為丁腈橡膠時-25～+80
|
|
隔膜為氟橡膠時-30 50
|
主要零部件材質
|
零件名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼
|
|
隔膜
|
丁腈橡膠、氟膠
|
|
閥桿
|
不銹鋼
|
外形及連接尺寸
|
型號 \ 尺寸
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM0C-H(Ⅰ)
|
10
|
19
|
80
|
55
|
240
|
120
|
|
GM-25C-H(Ⅰ)
|
25
|
32
|
105
|
80
|
240
|
120
|
|
GM-40C-H
|
40
|
45
|
133
|
100
|
240
|
120
|
|
GM-50C-H
|
50
|
57
|
157
|
100
|
240
|
120
|
|
GM0D-H(Ⅰ)
|
10
|
19
|
77.5
|
50
|
150
|
150
|
|
GM-25C-H(Ⅰ)
|
25
|
32
|
105
|
60
|
75
|
75
|
Ⅱ型連接管焊隔膜閥外形及連接尺寸
|
型號 \ 尺寸
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM0C-H(Ⅱ)
|
10
|
19
|
80
|
55
|
195
|
120
|
|
GM-25C-H(Ⅱ)
|
25
|
32
|
105
|
80
|
236
|
120
|
|
GM0D-H(Ⅱ)
|
10
|
19
|
77.5
|
50
|
150
|
75
|
|
GM-25D-H(Ⅱ)
|
25
|
32
|
105
|
66
|
175
|
75
|
Ⅲ活套法蘭連接隔膜閥外形及連接尺寸
|
型號 \ 尺寸
|
DN
|
D
|
H
|
A
|
L
|
L1
|
|
GM0C-H(Ⅱ)
|
10
|
19
|
80
|
55
|
195
|
120
|
|
GM-25C-H(Ⅱ)
|
25
|
32
|
105
|
80
|
236
|
120
|
|
GM0D-H(Ⅱ)
|
10
|
19
|
77.5
|
50
|
150
|
75
|
|
GM-25D-H(Ⅱ)
|
25
|
32
|
105
|
66
|
175
|
75
|
Ⅳ活套法蘭連接隔膜閥外形及連接尺寸
|
型號 \ 尺寸
|
DN
|
D
|
D1
|
H
|
A
|
L
|
n-Фc
|
|
GM0C
|
10
|
46
|
36
|
80
|
55
|
75
|
4-Ф6
|
|
GM-25C
|
25
|
70
|
55
|
105
|
80
|
120
|
4-Ф7
|
|
GM-40C
|
40
|
100
|
80
|
133
|
100
|
150
|
4-Ф9
|
|
GM-50C
|
50
|
110
|
90
|
157
|
100
|
180
|
4-Ф9
|
|
